太阳能光伏水泵系统

1、系统概述

      太阳能光伏水泵系统 光伏供水系统又称太阳能光电水泵系统，其基本原理是将太阳能转换成电能，驱动各类电动机带动水泵提水。它具有无噪声、全自动、高可靠等诸多优点。
      光伏发电系统全自动运行，无须人工值守；先进的控制系统，根据日照强度的变化调节水泵转速，使输出功率接近太阳电池阵列的最大功率；当日照很充足时，保证水泵的转速不超过额定转速；当日照不足时，根据设定最低运行频率是否满足，否则自动停止运行。 水泵由电机驱动，从深井中抽水，注入蓄水箱/池，或直接接入灌溉系统。根据实际系统需求和安装条件，可采用不同类型的水泵进行工作。
      太阳能光伏水泵系统主要由三个部分组成：太阳能电池组件、光伏扬水逆变器和三相交流、直流水泵。有效解决因电力短缺、地下水位较深或扬程较大等原因导致的用水难题。 广泛应用在生活用水、荒山治理、生态环境改善、作物灌溉等多个领域。

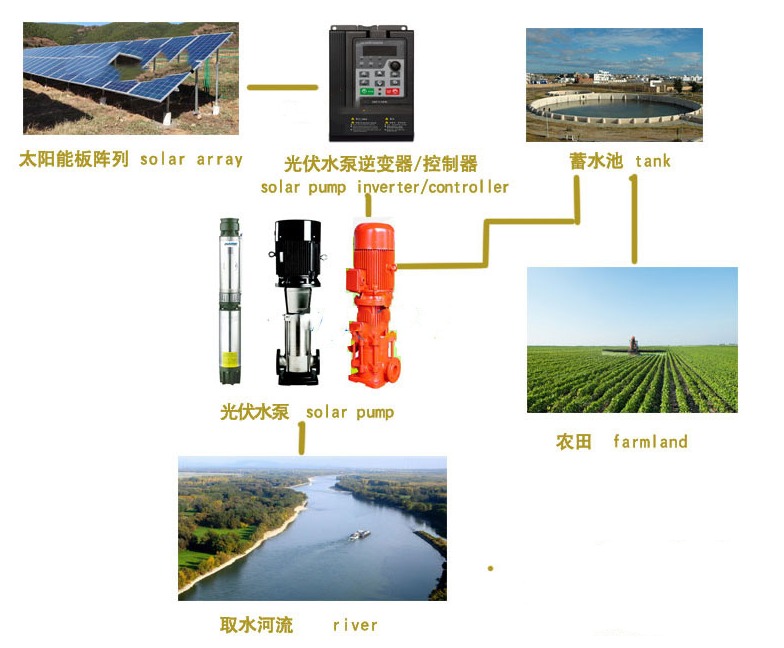

2、系统原理

 3、系统组成

  3.1太阳能电池组件阵列

    太阳能电池阵列由多块太阳能电池组件串并联而成，吸收日照辐射能量并将其转化为电能，为整个系统提供动力电源。常用太阳能电池板分为多晶硅、单晶硅、溥膜电池组件。根据工程项目的具体需求进行产品选择。

3.2光伏水泵逆变器/控制器

    光伏扬水逆变器/控制器对系统的运行实施控制和调节，用太阳电池阵列发出的电能驱动水泵，并根据日照强度的变化实时地调节输出频率，实现最大功率点跟踪，最大限度地利用太阳能。光伏水泵控制部分有交流直流两种供电模式，交流供电称为光伏水泵逆变器，直流供电称为光伏水泵控制器。根据工程项目的具体需求进行产品选择。
